Dimensionner la force de maintien : facteurs de sécurité pratiques pour une production réelle

Les décisions d’achats groupés échouent ou réussissent souvent sur un point : si les équipement de levage sous vide « tient » toujours après les vibrations, les micro-fuites, les surfaces poussiéreuses et la variabilité de l'opérateur apparaissent le deuxième jour. Une méthode de dimensionnement robuste commence par la force de maintien théorique, puis applique des facteurs de déclassement et de sécurité conservateurs pour couvrir les conditions réelles de l'usine.

Règle de travail pour l'estimation

• Force de maintien théorique ≈ (pression différentielle) × (surface d'aspiration effective).
• Ensuite, déclassez en fonction de l'état de la surface, de la conformité de la coupelle, du désalignement et de la manipulation dynamique (accélération/impact).
• Prévoyez un facteur de sécurité d'au moins 2:1 pour des charges stables et bien caractérisées ; utilisez des facteurs plus élevés lorsque les surfaces sont huileuses, texturées, poreuses ou lorsque le chemin de manipulation comprend des démarrages/arrêts rapides.

Dans nos propres intégrations chez JingShi, nous validons généralement le dimensionnement avec un court test de « pire des cas » : démarrage à froid, surface poussiéreuse, portée maximale et cycles répétés, car c'est là que la fiabilité de niveau approvisionnement est prouvée, et non dans des conditions de laboratoire.

Niveau de vide par rapport au débit : ce que les acheteurs doivent spécifier (et pourquoi c'est important)

Deux systèmes peuvent afficher la même valeur de vide mais se comporter très différemment en cas de fuite. Pour les acheteurs en gros, l'ensemble de spécifications le plus utile comprend à la fois le niveau de vide (pression négative) et le débit d'évacuation (à quelle vitesse le système atteint et maintient ce vide en cas de fuite).

Si votre ligne donne la priorité au temps takt, demandez le « délai pour atteindre le vide de travail » dans une condition de fuite définie. Cette seule mesure prédit souvent mieux le débit que les valeurs de vide maximales.

Sélection des ventouses : stratégie de composé, de forme et d'étanchéité des bords

Pour la manipulation de tôles, le choix des gobelets est une décision technique et non une préférence de catalogue. Un mauvais composé de coupelle ou une mauvaise géométrie des lèvres peut réduire la force de maintien réelle même lorsque le vide de la jauge semble « correct », en particulier sur des feuilles huileuses ou légèrement texturées.

Considérations de sélection qui ont un impact sur la disponibilité

• Compatibilité des composés : les huiles, les liquides de refroidissement et les produits de nettoyage peuvent durcir ou gonfler certains élastomères.
• Géométrie des lèvres : les lèvres fines scellent plus rapidement sur une plaque lisse ; les profils multi-lèvres ou plus profonds tolèrent une texture et une ondulation douces.
• Diamètre de la cupule par rapport à la rigidité locale : de très grandes cupules peuvent traverser les micro-ondes et fuir ; plusieurs tasses plus petites peuvent être plus tolérantes.
• Règle de distance aux bords : Éloignez les gobelets des bords des feuilles et des découpes pour éviter les fuites soudaines pendant le levage.

Lorsque nous configurons les configurations, nous privilégions la « fiabilité du scellement d'abord », puis optimisons le modèle en fonction de la vitesse, car une étanchéité stable réduit les alarmes, les retouches et les hésitations de l'opérateur pendant les périodes de pointe.

Gestion des fuites : concevoir pour des micro-espaces, pas des surfaces parfaites

La plupart des incidents de manipulation sous vide ne sont pas causés par une défaillance totale ; ils proviennent d'une dégradation progressive du vide due à des micro-espaces (texture de surface, poussière de bavures, planéité imparfaite ou désalignement). La fiabilité de niveau approvisionnement nécessite une gestion active des fuites.

Mesures de conception constructive

• Zones indépendantes (circuits segmentés) afin qu'une seule coupelle qui fuit n'effondre pas l'ensemble du réseau.
• Clapets anti-retour/anti-retour au niveau de la coupelle ou de la zone pour empêcher le reflux si une coupelle perd son étanchéité.
• Réservoirs sous vide pour gagner du temps lors d'événements de séparation transitoires (par exemple, vibrations de déplacement).
• Tests d'acceptation du taux de fuite pendant FAT/SAT, pas seulement des tests de « maintien » statiques.

Si vous achetez en volume, insistez sur une liste de contrôle de mise en service reproductible : temps de fuite mesuré depuis le vide de travail jusqu'au seuil d'alarme, avec la même plaque de test et les mêmes conditions de contamination à chaque fois.

Logique de contrôle et de sécurité : seuils d'alarme qui empêchent les arrêts intempestifs

Un système de surveillance du vide est aussi efficace que ses seuils et sa logique de réponse. Les acheteurs demandent fréquemment une « alarme de capteur de vide », mais la véritable valeur réside dans la façon dont le système réagit aux fuites lentes par rapport à la perte soudaine du joint.

Éléments logiques recommandés pour la manutention industrielle

• Deux seuils : une pré-alarme (avertissement opérateur) et une alarme critique (stratégie stop/hold).
• Détection du taux de changement : réaction plus rapide en cas de perte soudaine ; filtrage tolérant pour les oscillations mineures.
• Verrouillage sur « autorisation de levage » : empêche le levage jusqu'à ce que le vide soit stable pendant un temps de séjour défini.
• Comportement de sécurité en cas de perte de puissance (par exemple, volume de réserve des clapets anti-retour) aligné sur l'évaluation des risques de votre usine.

Nous gardons ces paramètres pratiques : trop sensibles et vous obtenez des temps d’arrêt intempestifs ; trop détendu et vous perdez votre marge de sécurité. Un système bien réglé fait les deux : protège la charge et protège votre débit.

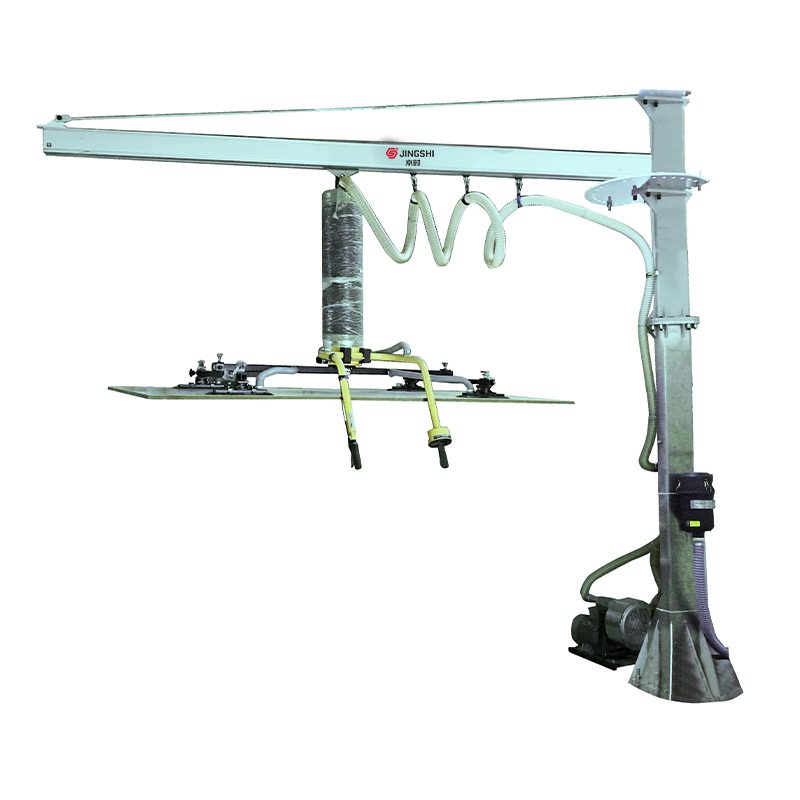

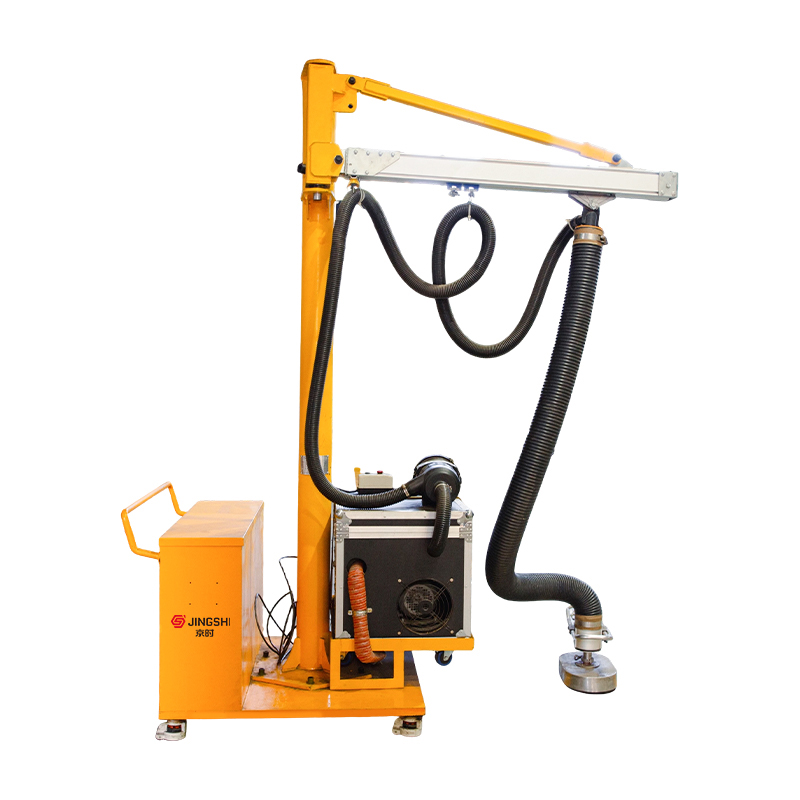

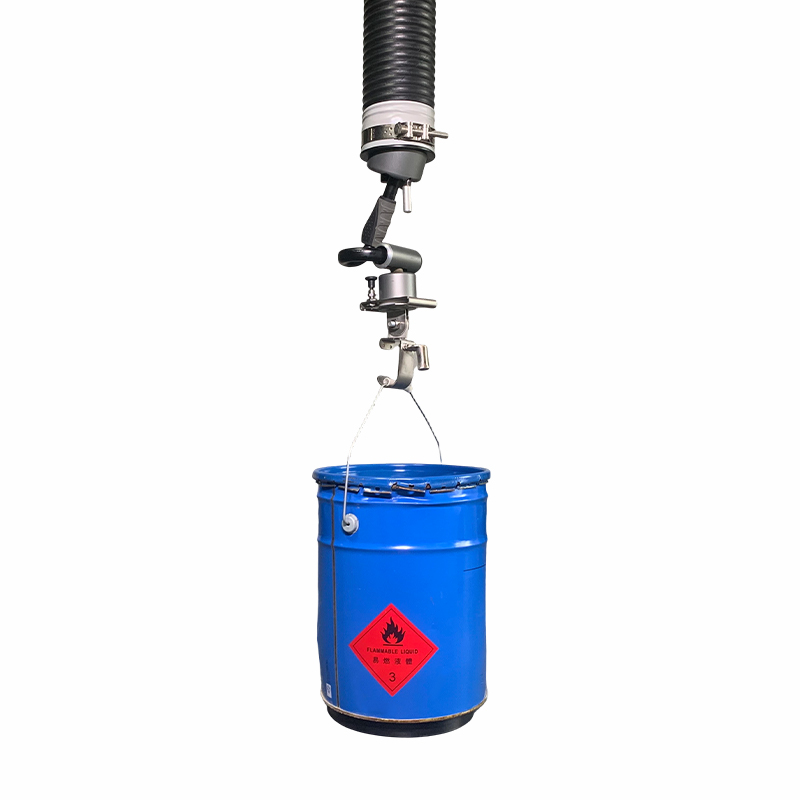

Fixe, mobile ou portable : sélection basée sur le flux et non sur la préférence

Pour les acheteurs en gros équipant plusieurs baies, le « type » de palonnier à vide doit suivre le flux de matériaux, la fréquence de levage et le degré de variabilité de la géométrie de la pièce, et pas seulement si vous disposez de ponts roulants.

Si votre objectif est la standardisation entre usines, alignez-vous sur des modules de coupelles interchangeables et une philosophie de contrôle cohérente ; cela simplifie la formation, les pièces de rechange et la mise en service sur tous les sites.

Intégration d'une grue et d'un manipulateur : prévention des mouvements de rotation, de torsion et de chargement hors axe

Quand palonniers à vide sont utilisés avec des grues ou des manipulateurs, le facteur limitant n'est souvent pas la force du vide, mais la stabilité de la charge. Le balancement et la torsion augmentent les charges dynamiques et peuvent provoquer des perturbations momentanées de l'étanchéité, en particulier avec de grandes tôles.

Points d'intégration à spécifier dès le départ

• Fonctions mécaniques anti-rotation (verrouillages pivotants, bras guidés ou modules de rotation contrôlée).
• Adaptabilité du centre de gravité : crochets coulissants, traverses réglables ou coupelles zonées selon les familles de pièces.
• Acheminement des câbles et des tuyaux qui évite les accrocs dans toute l’enveloppe de levage.
• Limites d'accélération ou des conseils de l'opérateur pour réduire les charges de choc pendant le déplacement.

Du point de vue de l’acheteur, ces éléments d’intégration sont ceux où les projets « même élévateur, baie différente » divergent généralement. Standardisez l’interface et vous standardisez les performances.

Réalité de surface : revêtements, films, poussières de bavures et tueurs de phoques cachés

Les environnements de tôlerie introduisent une variabilité des joints rarement documentée sur les dessins : films de protection, résidus de poudre, poussières de micro-bavures, condensation et transfert de lubrifiant. Ces facteurs modifient à la fois la friction et l’étanchéité au niveau du rebord de la coupelle.

Des mesures d'atténuation pratiques qui réduisent les temps d'arrêt

• Définissez une fenêtre d'état de surface autorisée (par exemple, « film d'huile léger autorisé », mais pas de formation de flaques ou de gouttes).
• Ajoutez de simples étapes de pré-essuyage ou de soufflage d'air lorsque la poussière de bavure est inévitable ; cela améliore souvent l'étanchéité plus que l'augmentation de la taille de la pompe.
• Utilisez des gobelets conçus pour tolérer des textures mineures lors de la manipulation de feuilles à motifs, brossées ou légèrement gaufrées.
• Inspecter les gobelets comme consommable : l'usure des lèvres et les microfissures peuvent augmenter silencieusement le taux de fuite.

Si vous partagez vos traitements de surface et vos films typiques, nous pouvons configurer les matériaux et les zones des coupelles en conséquence : de petits choix ici ont tendance à produire des gains de fiabilité démesurés.
