1. Introduction aux dispositifs de levage de panneaux
Chaque année, les fabricants perdent des milliers d’heures à cause de la lenteur et de la manipulation manuelle des panneaux. Un seul travailleur repositionnant 50 kg de feuilles d'aluminium au cours d'un quart de travail peut nuire à la productivité et accumuler des risques de blessures qui, à terme, coûtent bien plus cher à une installation que n'importe quelle pièce d'équipement.
Les dispositifs de levage de panneaux résolvent cette équation en permettant à un seul opérateur de déplacer des tôles lourdes, des vitres et des panneaux isolés en toute sécurité et rapidement. Mais le marché propose désormais des palonniers à vide, des manipulateurs assistés, des élévateurs mécaniques manuels et même des grues à bras repliables, chacun adapté à différentes charges et configurations d'atelier. Cette comparaison élimine les chevauchements afin que vous puissiez identifier quel appareil correspond à vos panneaux, à votre cadence et à votre budget.
2. Les quatre principaux types de dispositifs de levage de panneaux
Quatre catégories d'équipement dominent aujourd'hui la manutention des panneaux. Connaître leur mécanisme de base vous indique immédiatement à quel type de matériel et de flux de travail chacun sert.

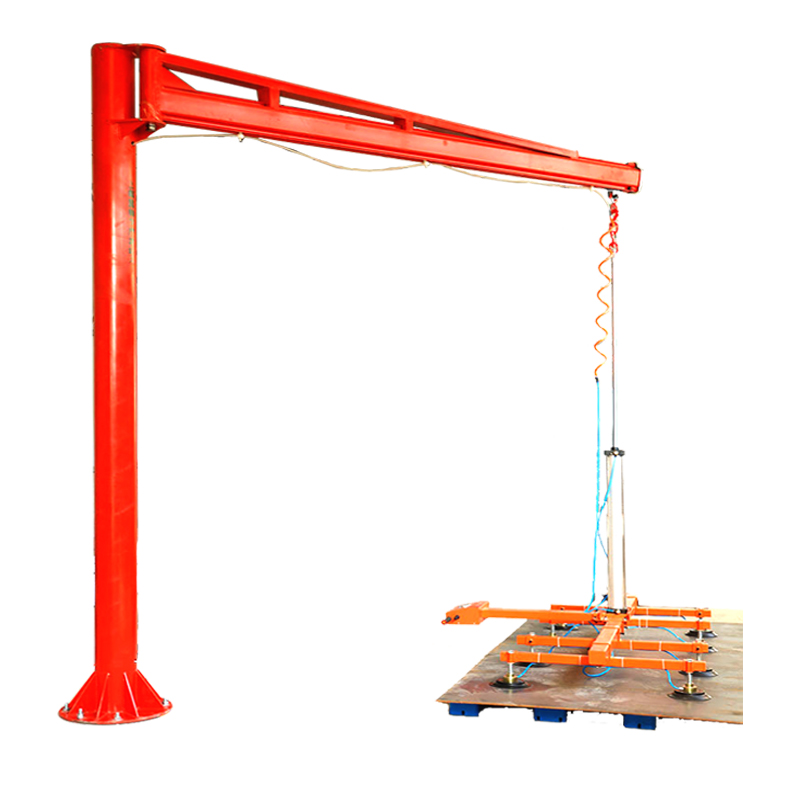

- Poussoirs à vide : Utilisez des ventouses pour saisir les surfaces non poreuses. Ils manipulent des tôles, du verre, des panneaux peints et des panneaux stratifiés sans marquage. Un palonnier à vide adapté au travail sur panneaux, il soulève généralement de 150 kg à 500 kg et permet une rotation de 180 degrés. Le contrôle par un seul opérateur est standard.
- Manipulateurs assistés : Combinez un bras mécanique avec une assistance pneumatique ou électrique pour amplifier la force humaine. Ces dispositifs se fixent, s'accrochent ou se fixent sous vide à la charge. Un manipulateur assisté excelle là où les panneaux doivent être inclinés, retournés ou positionnés dans des gabarits avec une précision millimétrique.
- Élévateurs manuels : Gamme allant des simples pinces à levier aux lève-panneaux de sol debout. Ils coûtent une fraction des systèmes motorisés mais nécessitent un effort physique. Idéal pour une utilisation peu fréquente ou pour des panneaux de moins de 30 kg où le budget l'emporte sur la vitesse.
- Grues à bras repliables : Grues à flèche multi-articulées qui serpentent autour des piliers et des conduits aériens. Associés à une tête de préhension ou d'aspiration, ils placent de grands panneaux dans des enceintes ou des presses dans des espaces restreints. Leur portée et leur articulation dépassent celles d'une flèche droite.
3. Critères de sélection clés : un cadre décisionnel à 5 facteurs
Les catalogues d'équipements répertorient les capacités, mais le véritable choix repose sur cinq variables opérationnelles. Évaluez chacun avant de présélectionner les appareils.
| Facteur | Ce qu'il dicte |
|---|---|
| Poids du panneau | Détermine la capacité de levage minimale. Ajoutez une marge de sécurité de 25 % sur le panneau le plus lourd. Les systèmes de vide et de manipulateur manipulent 50 à 500 kg ; les élévateurs manuels dépassent rarement 80 kg. |
| Dimensions du panneau (L×L×Épaisseur) | Pilote le nombre et la disposition des ventouses ou des pinces. Les grandes feuilles fines nécessitent plusieurs tasses pour éviter l'affaissement ; les dalles épaisses nécessitent des mâchoires profondes. |
| Fréquence de traitement | En dessous de 10 panneaux par heure, un lève-personne manuel peut suffire. À 30 par heure, les appareils alimentés remboursent leur investissement en quelques mois grâce à la seule vitesse. |
| Environnement de travail | Les sols poussiéreux ou huileux dégradent les performances de l'aspirateur à moins que le système n'inclut une protection de filtre. Les sites extérieurs excluent les manipulateurs électriques standard, à moins qu'ils ne soient classés IP. Les salles blanches exigent de l’acier inoxydable et des roulements étanches. |
| Gamme budgétaire | Les élévateurs manuels d'entrée de gamme coûtent moins de 2 000 USD. Les systèmes de vide et de manipulateur de milieu de gamme coûtent entre 8 000 et 20 000 USD. Les cellules complètes clé en main avec automatisation dépassent 40 000 USD. Tenez compte des kits d’installation et de coupelles de rechange. |
Exécutez chaque candidat à travers cette liste de contrôle. Vous éliminerez les inadéquations avant même de contacter un fournisseur.
4. Analyse comparative : élévateurs à vide, manipulateurs et élévateurs manuels
Les données côte à côte transforment les conjectures en logique technique. La matrice ci-dessous capture ce que l'expérience sur le terrain nous apprend sur les trois principales voies motorisées et manuelles.
| Critère | Poussoirs à vide | Manipulateurs assistés | Élévateurs manuels |
|---|---|---|---|
| Capacité de charge typique | 100 à 500 kg | 80 à 400 kg (en fonction du bras) | 15 à 80 kg |
| Compétences des opérateurs | Faible ; commande à bouton-poussoir | Modéré ; positionnement du joystick | Aucun ; levier mécanique |
| Temps de cycle (par panneau) | 8 à 15 secondes | 10 à 20 secondes | 40 à 90 secondes |
| Réduction des risques de blessures | Élevé ; zéro levage manuel | Élevé ; mouvement guidé | Faible ; nécessite toujours de se baisser/se soulever |
| Compatibilité des panneaux | Non poreux, propre, plat | Toute forme avec serrage | Limité ; profils standards |
| Coût approximatif (USD) | 8 000 à 18 000 | 12 000 à 25 000 | 800 à 2 500 |
Les palonniers à vide dominent lorsque la rapidité et la douceur de la manipulation comptent le plus : pensez aux panneaux d'appareils peints ou au verre solaire. Les manipulateurs assistés prennent le relais là où les panneaux doivent changer d'orientation en vol ou être insérés dans l'outillage. Les élévateurs manuels restent viables pour les ateliers à faible volume et à petit budget, mais l'avantage en termes de coût de main d'œuvre disparaît à mesure que le nombre de cycles augmente. Une installation déplaçant 60 panneaux par jour récupérera la différence entre une solution manuelle et une solution sous vide en moins de 18 mois uniquement grâce à la réduction des heures supplémentaires et des absences liées aux contraintes.
5. Sécurité et conformité : ce qu'il faut rechercher
Un élévateur qui laisse tomber un panneau détruit le produit et peut blesser gravement les opérateurs. Les fonctions de sécurité ne sont pas des extras optionnels ; ce sont les spécifications d'achat.
- Certification d'essai de charge : Exigez un rapport de test en usine pour l'unité complète assemblée, prouvant une capacité nominale de 1,25 × sans déformation permanente. Un certificat d'un organisme notifié ajoute à la confiance.
- Intégrité du vide : Les systèmes doivent inclure une alarme audiovisuelle et une réserve de vide automatique qui maintient le panneau pendant au moins 20 secondes après l'arrêt de la pompe. Vérifiez que les joints de coupelle correspondent à la rugosité de la surface de vos panneaux ; un palonnier à vide la manipulation de métal texturé recouvert de poudre nécessite un joint plus doux et plus volumineux qu'un simple verre poli.
- Arrêt d'urgence et redondance : Au moins un arrêt d’urgence en forme de champignon dans le champ de vision de l’opérateur. Des clapets anti-retour redondants empêchent une perte d'air soudaine en cas de rupture d'un tuyau.
- Marquage CE/OSHA : Pour les acheteurs américains, la conformité OSHA à la sous-partie N 29 CFR 1910 est essentielle. Les unités fabriquées en Europe doivent porter le marquage CE avec une déclaration de conformité à la directive machines 2006/42/CE.
- Surveillance des opérateurs : Protection contre les points de pincement autour des bras en mouvement. Si l'appareil s'élève au-dessus de la hauteur des épaules, la poignée de commande doit être décalée afin que l'opérateur se tienne à l'écart.
Demandez la documentation de sécurité lors de la phase de devis. Un fournisseur qui ne peut pas produire une évaluation des risques datée dans les 48 heures est un fournisseur à éviter.
6. Intégration avec les lignes de production : 3 modèles courants
La gestion des panneaux se produit rarement de manière isolée. La manière dont un élévateur se connecte aux machines en amont et en aval définit sa valeur globale. Trois modèles d'intégration couvrent la plupart des usines.
- Poste de travail autonome : Le lève-personne est boulonné au sol ou monté sur une base mobile. L'opérateur récupère les panneaux d'une palette et les livre à une table ou une presse à proximité. Idéal pour les ateliers avec des tailles de panneaux changeantes. Un portable grue à bras repliable avec un outillage à changement rapide est un excellent choix ici, car il peut être repositionné pour différentes dispositions de cellules.
- En ligne avec les machines de nivellement : Après un ligne de nivellement de bobine aplatit la tôle, un poussoir à vide saisit la feuille nivelée et la place directement dans une découpeuse laser ou un poinçon. Cela élimine un point de transfert manuel et maintient la feuille plate, améliorant ainsi la qualité de coupe. La synchronisation nécessite de simples signaux d'E/S entre l'API du lève-personne et le contrôleur de ligne.
- Cellules gérées par AGV : Un robot mobile autonome délivre des piles de panneaux à une cellule manipulatrice fixe. Le manipulateur dépile et présente chaque panneau à un poste de soudure ou d'assemblage. Ce modèle réduit la circulation des chariots élévateurs et fonctionne à pleine puissance. Il nécessite un protocole de communication tel que Profinet ou EtherNet/IP et un scanner laser pour la sécurité humaine.
7. Analyse du retour sur investissement : calcul de la période de récupération
De nombreux managers hésitent devant le prix initial d’un élévateur motorisé, mais les calculs racontent une autre histoire. Un calcul prudent pour une installation passant d'une manutention manuelle à deux personnes à un palonnier à vide à un seul opérateur illustre le retour.
| Article coût/économie | Manuel (2 opérateurs) | Palonnier à vide (1 opérateur) |
|---|---|---|
| Coût total de la main d'œuvre par jour (USD, à 25/h) | 400 | 200 |
| Perte de production due à des réclamations pour blessures (moyenne annuelle) | 1 500 | 200 |
| Taux de dommages aux panneaux (coût de mise au rebut) | 600/an | 120/an |
| Coût de l'équipement (une fois) | 1 200 | 14 000 |
Une économie de main-d'œuvre quotidienne de 200 USD, sur 250 jours ouvrables, rapporte 50 000 USD la première année. Ajoutez à cela une réduction des coûts liés aux blessures et aux rebuts, et le gain net dépasse 50 000 USD. En soustrayant l’investissement en équipement, le retour sur investissement arrive avant le quatrième mois. Même si une installation ne traite que 20 panneaux par jour, le seuil de rentabilité dépasse rarement la barre des 12 mois. Réaffectez l’opérateur libéré à l’assemblage à valeur ajoutée, et le dossier financier se renforcera encore.
8. Conclusion et prochaines étapes
Le choix d’un dispositif de levage de panneaux commence par le poids du panneau, sa surface et la cadence exigée par le sol. Les palonniers à vide offrent le cycle le plus rapide pour les matériaux lisses et non poreux. Les manipulateurs assistés ajoutent le contrôle d'orientation dont ont besoin les panneaux difficiles à fixer. Les élévateurs manuels occupent un créneau étroit où les manipulations peu fréquentes et les contraintes financières s'alignent.
Qualifiez les fournisseurs sur la base de véritables données de test de charge, du support après-vente et de leur capacité à intégrer l'appareil à vos lignes existantes. Demandez une démonstration avec votre panneau le plus lourd, et non avec une éprouvette générique. Le bon partenaire exécutera cet essai sans hésitation, vous laissant avec des données de performances qui transforment une décision d'achat en un simple exercice arithmétique.
